株式会社福永テクノは、技術で信頼を築く電気・制御のプロフェッショナル集団です。
お客様の設備やシステムに合わせた最適な提案・設計・施工・保守を行います
株式会社福永テクノは、技術で信頼を築く
電気・制御のプロフェッショナル集団です。
お客様の設備やシステムに合わせた
最適な提案・設計・施工・保守を行います
NEWS
| [%article_date_notime_dot%] [%new:New%] |
|
|---|---|
| [%article_date_notime_dot%] [%new:New%] |
|
|---|---|
GREETINGS
皆さまには平素より格別のご支援とご愛顧を賜り、心より御礼申し上げます。
現在、エネルギーのあり方は大きく変わろうとしています。水素エネルギーを用いた車両や、水素エンジンといった新技術の普及に加え、太陽光発電・風力発電といった自然エネルギーの活用が、ますます重要になっています。社会全体が脱炭素と省エネを意識する中で、企業にも持続可能な取り組みが強く求められています。
私は、そうした時代の流れを受け、再生可能エネルギーを活用した機器の開発・製造を進めるとともに、省エネルギーの視点を取り入れた製品・サービスの提供に取り組んでまいりました。
電気はライフラインの一つとして、生活や産業に欠かせない存在です。
私たち株式会社福永テクノはこのエネルギーを「効率よく、やさしく使う」社会の実現を目指し、今後も技術と信頼をもって、皆さまのお役に立てる企業を目指してまいります。
今後とも、より一層のご指導とご支援を賜りますよう、お願い申し上げます。
SERVICE
電気工事（高圧・低圧）
・高圧受電設備の機器更新・改造
・低圧設備配電盤、分電盤、電灯盤、制御盤の
設計、製作、現地で改造、メンテナンスまで
ワンストップ
制御・システム開発

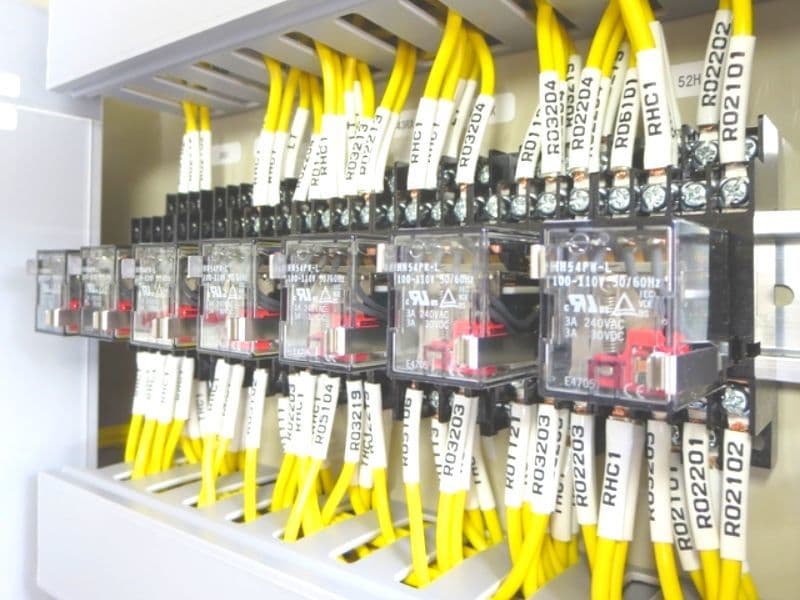

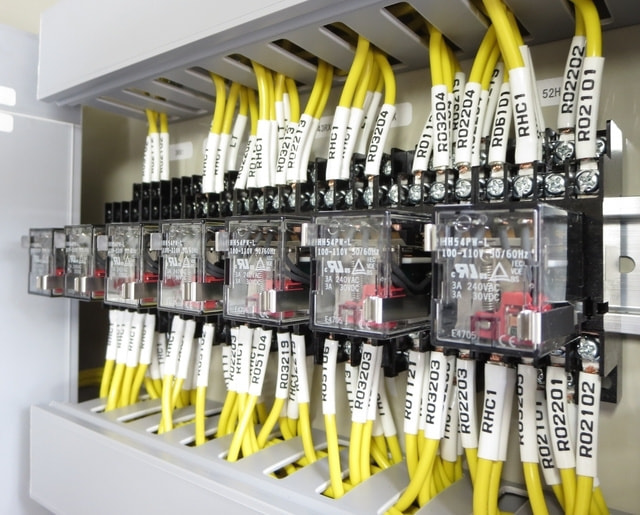

・設備制御システム
照明、液面リレー、温度、風速、風量、電圧、
電流など制御盤製作

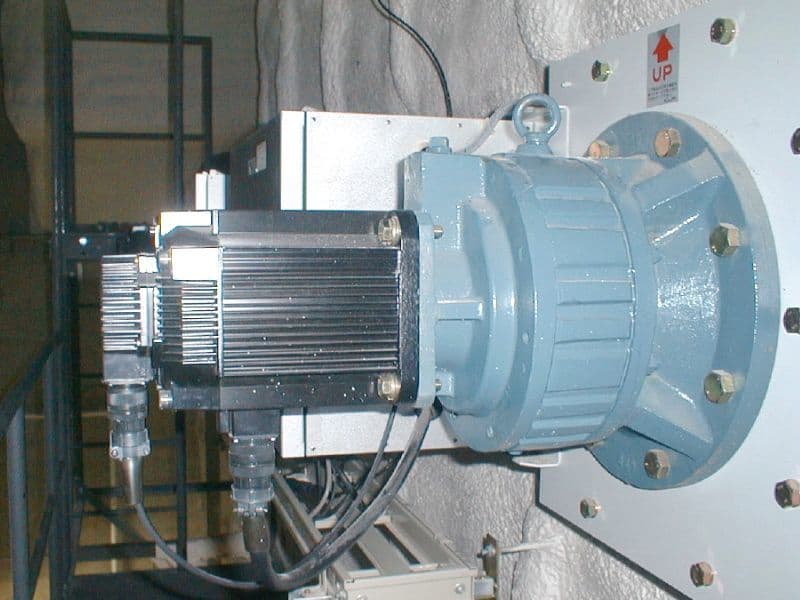

・モーター制御盤製作
ステッピングモーターとサ一ボモーター、
シリンダーモーター、0°〜90°モーター、
インバーター・スタートデルタでの操作モーター
一般シリンダーを改造したシリンダーモーター
などの設計やプログラム（PLC）、
盤本体の製造
設備機器の製作
福永テクノは、電気工学と機械工学の両方に精通しており、電気工事だけでなく、機器の製作や社内での研究開発にも力を入れています。
10年間にわたり半導体装置の設計・製造技術に携わってきた経験をもとに、他分野の機器開発・製作にも応用しています。
FEATURES
一貫対応
高い技術力
柔軟な対応力
ACHIEVEMENTS

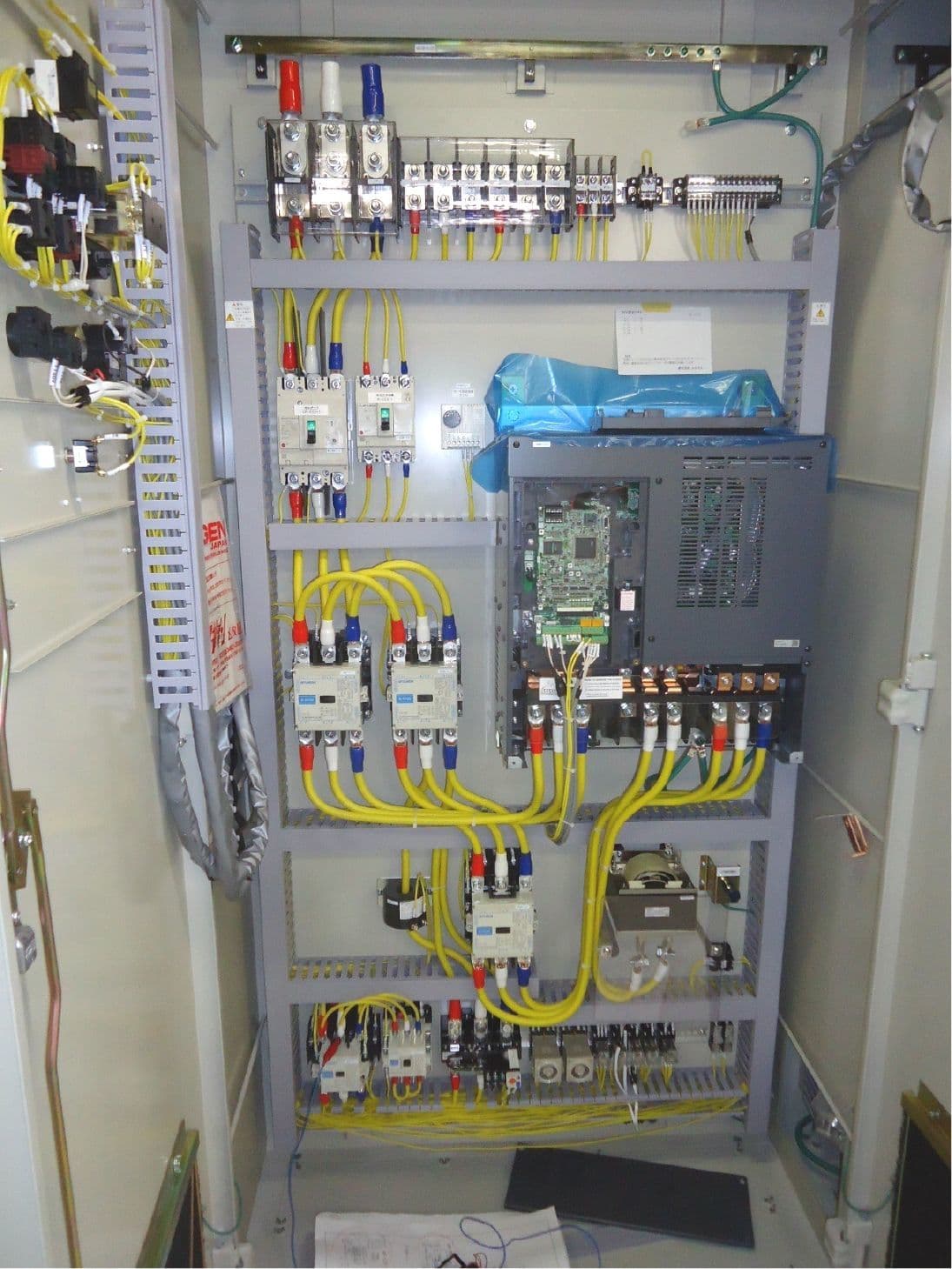

インバータ盤設計、製作
インバーター盤（2.2K～50K）
37K6P（スターデルタ回路）のモータ操作盤。
扉スイッチ手動又は遠保（外部スイッチでON,OFF）時インバーター又は商用操作可能。
０～10V又は4～20mA操作可能、工場で盤検査、インバーターを一般設定後出荷します。

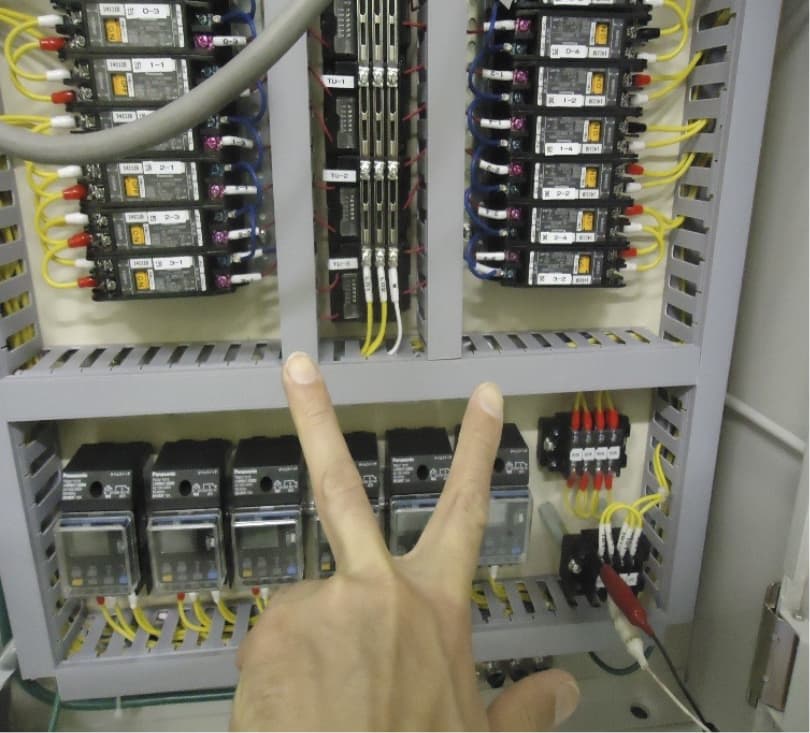

照明、電源盤設計、製作

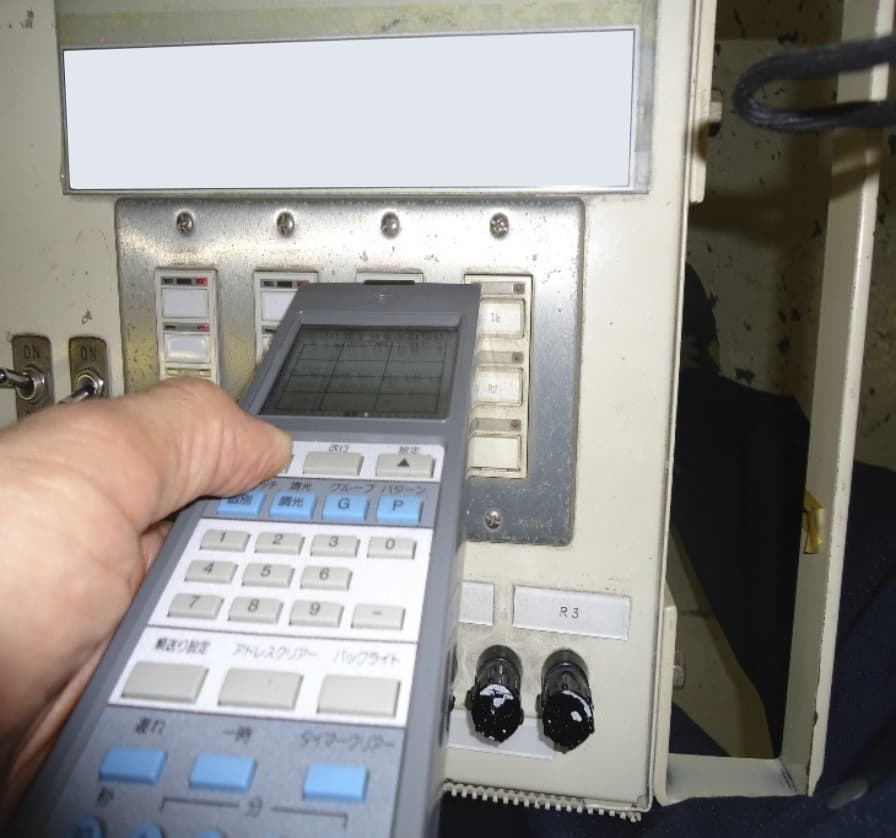

電灯盤製作後リモコンリレーの動作確認試験
工場出荷前は下記確認する試験を行います。
（溶接、塗装、膜厚、耐電圧試験（高圧機器）、絶縁抵抗計、電線サイズ、ねじ締（二回）、全機器回路動作確認）

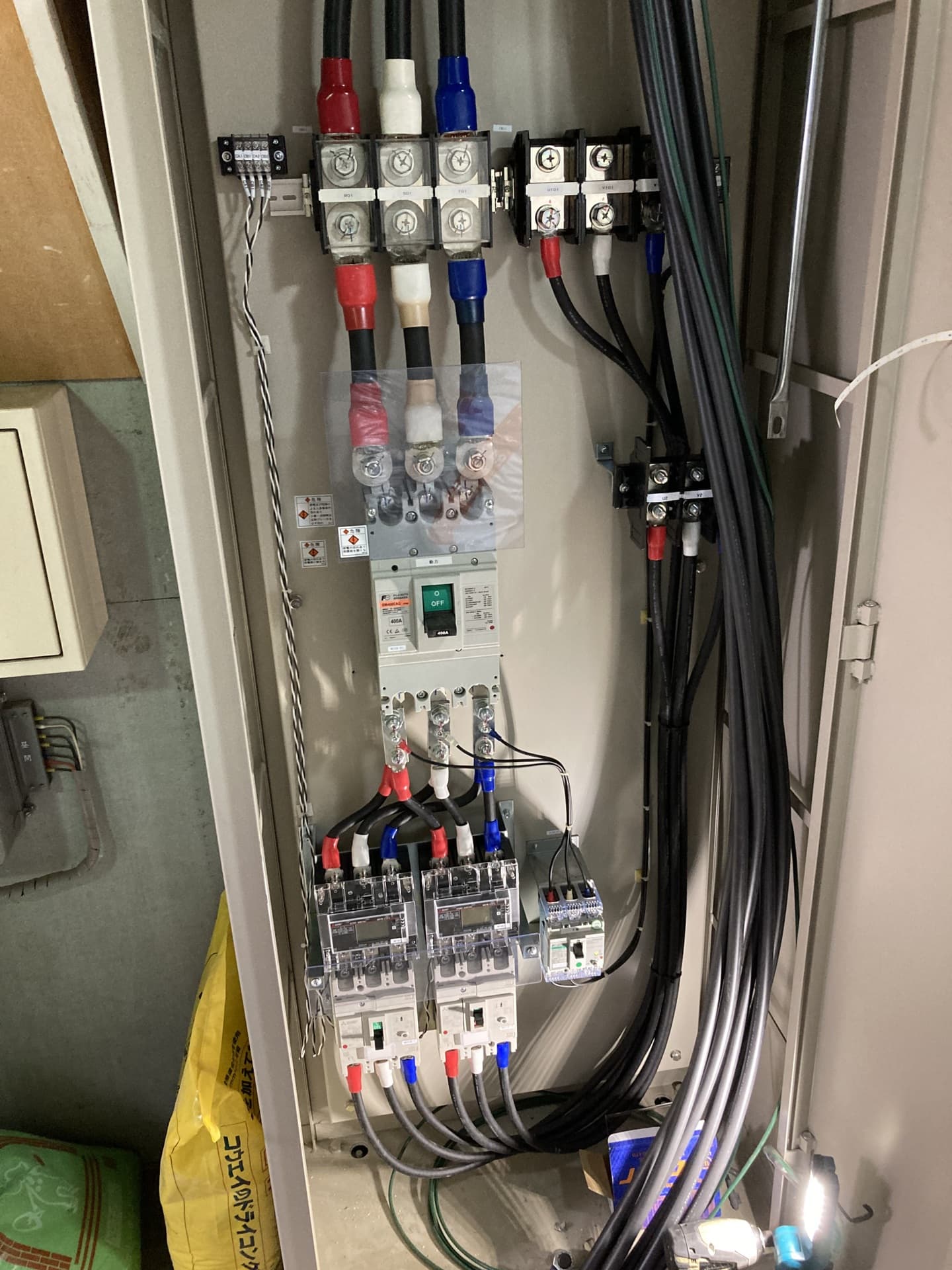

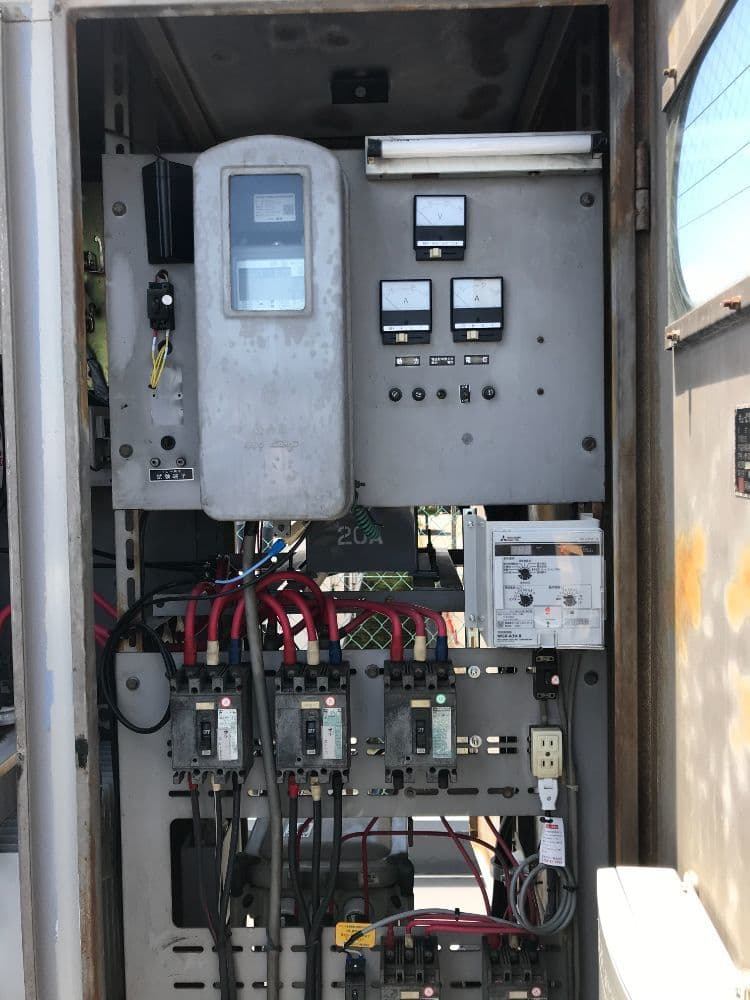

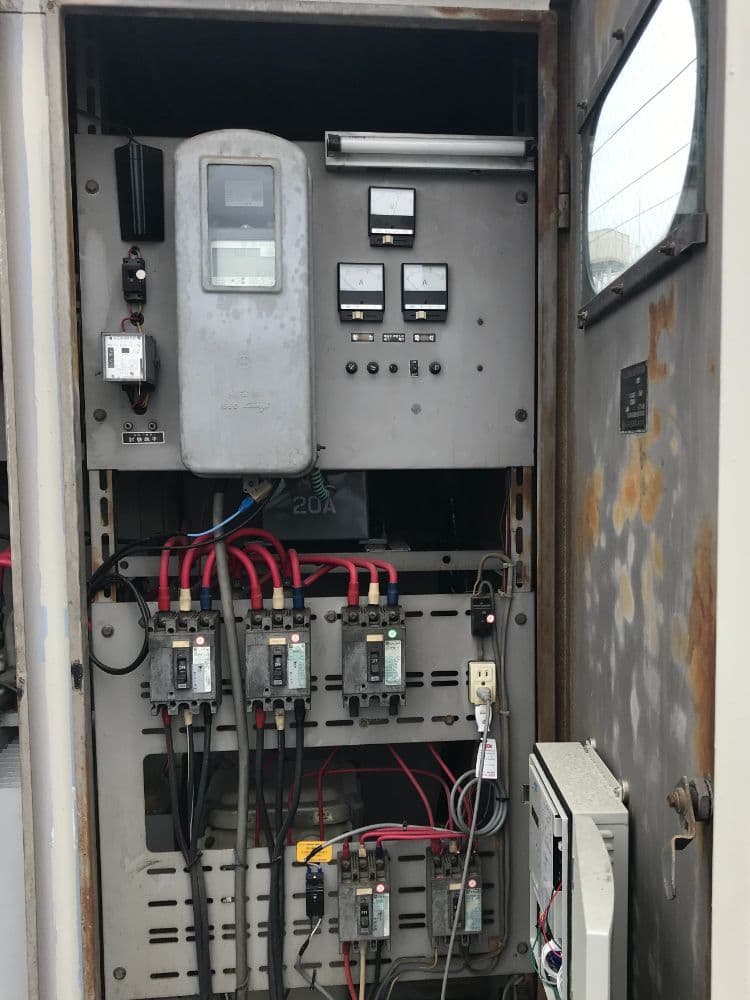

動力盤改造（電力量計を取付）
Before
After
開発
2008年で有明展示会シリンダモーター（0°～90°動作）開発機器を設計者で展示しました。
| コスト | 精度 | メリット | ||
| ① |
一般シリンダを開発し |
②費用 ＋組立費 |
低い | シリンダトルク 変更可能 |
| ② | 制御可能シリンダ | 安い | 一般精度 | コンパクト トルク固定 |
| ③ | ACサーボモーター （PLC＋ドライバー） |
高い | 高い | 動作早い トルク変更可能 |
＊非常時（停電時）①、②は全閉又は全開自動動作可能

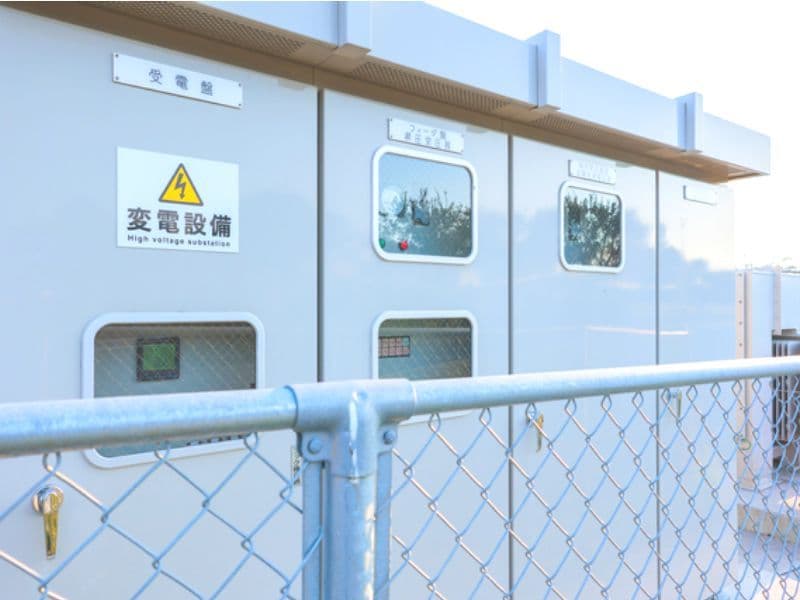

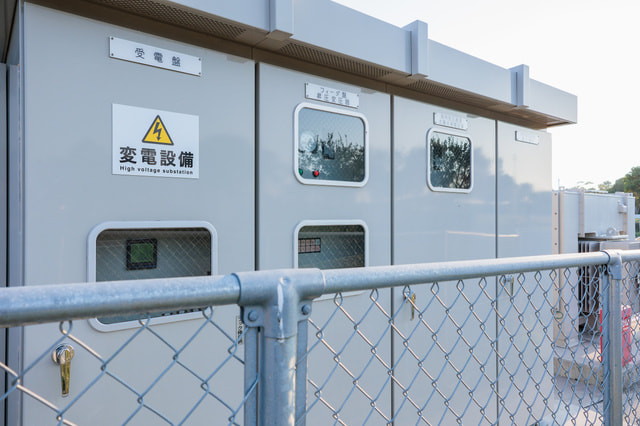

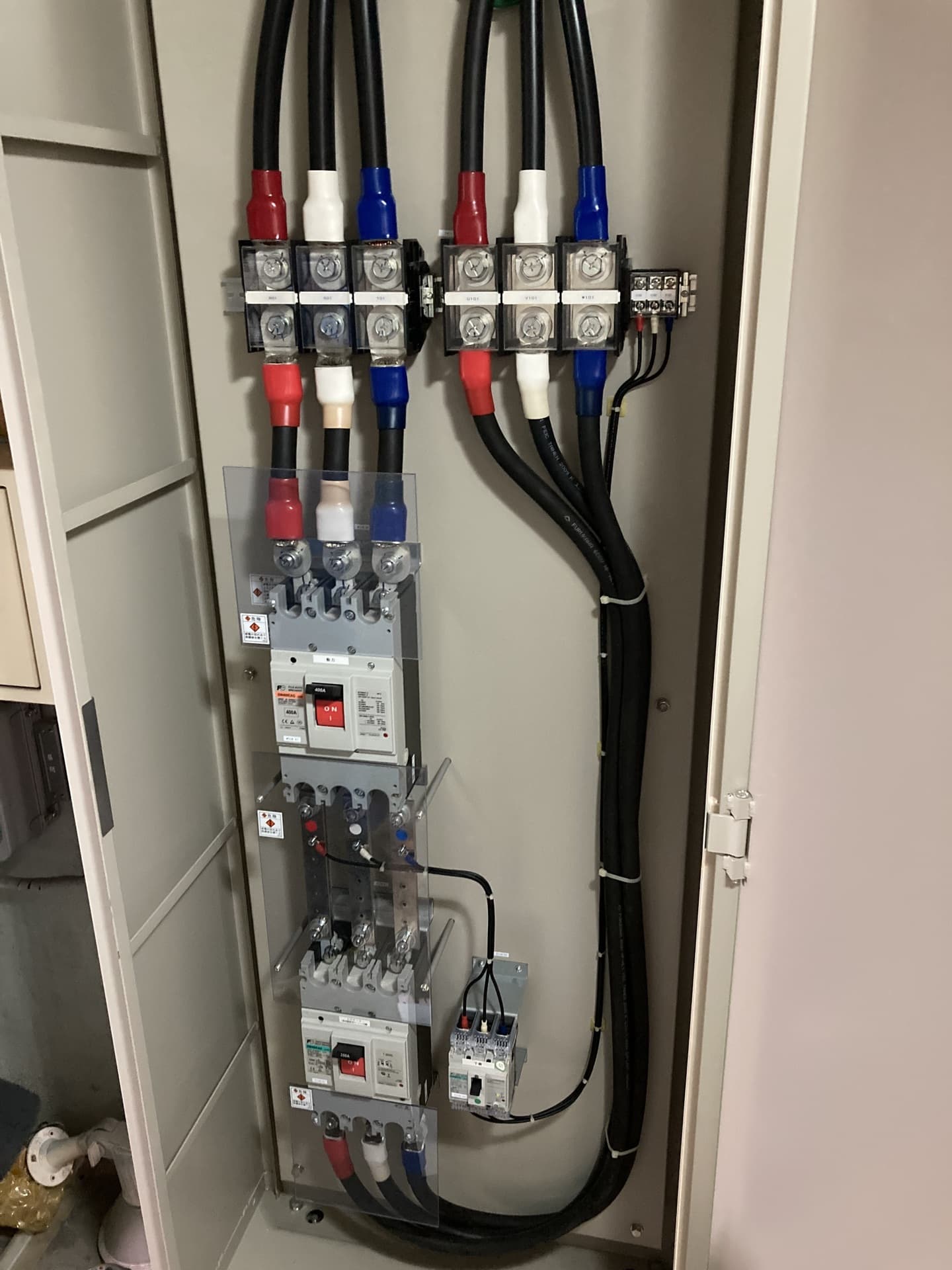

高圧盤（地絡継電器取付）
Before
After

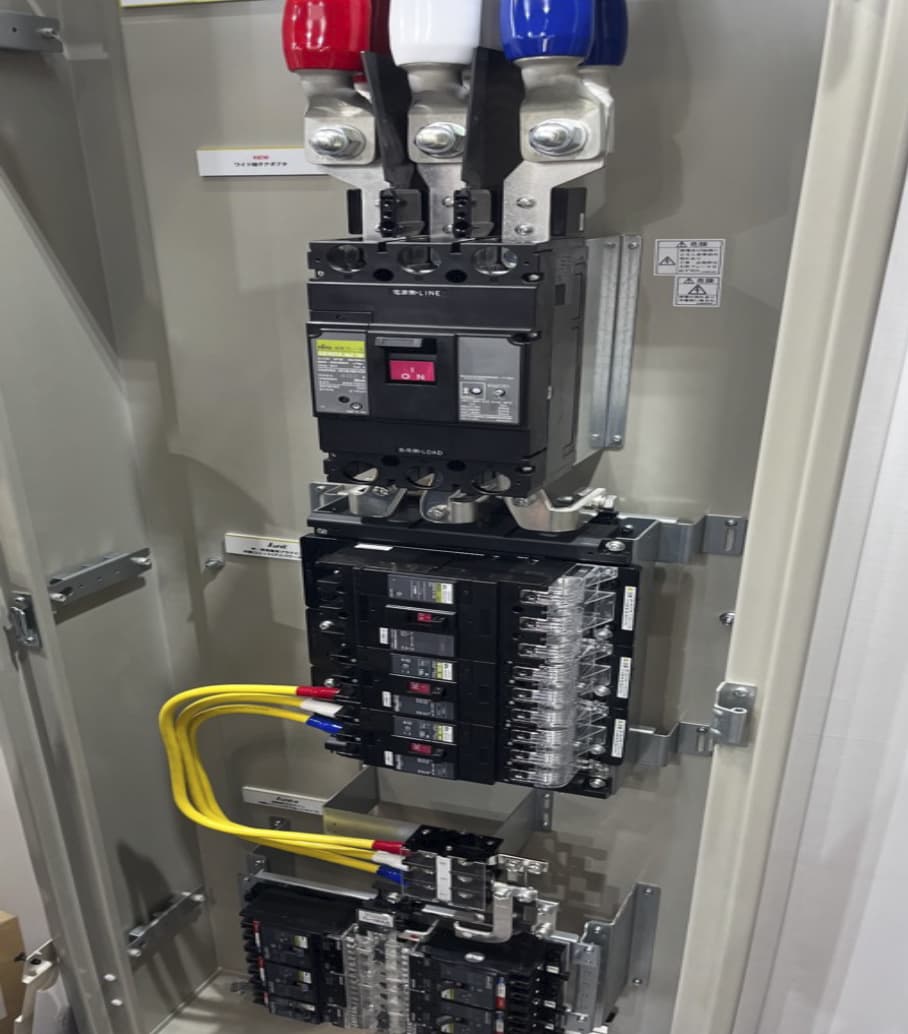

コンパクト動力、電灯盤設計、製造も可能
電源側はプラグインブレーカまたはWHMに対応しており、コンパクトな構成で改造も容易です（銅バーの加工は当社工場にて対応可能です）。標準盤の外形寸法や架台サイズも、ご要望に応じて変更可能です。
FLOW
MATERIALS
電動機 定格一覧表
| 電圧 | 3φ3W200V | 3φ3W400V | 1φ2W100V | ||||||||||||||
| 容量 ［KW］ |
定格電流 ［A］ |
ブレーカ ［A］ |
サーマル ［THR］ ライン |
ライン電磁開閉器［MC］ | デルタ電磁接触器［MC］ | サーマル ［THR］ デルタ |
スター電磁接触器［MC］ | 電線サイズ HIV［SQ］ 50ｍ以内 |
定格電流 ［A］ |
ブレーカ ［A］ |
サーマル ［THR］ ライン |
ライン電磁開閉器［MC］ | デルタ電磁接触器［MC］ | サーマル ［THR］ デルタ |
スター電磁接触器［MC］ | 電線サイズ HIV［SQ］ 50ｍ以内 |
定格電流 ［A］ |
| 0.05 | 0.35 | 15 | (0.28～0.42) | S-T10 | S-T10 | 2 | 0.9 | ||||||||||
| 0.1 | 0.7 | 1.7 | |||||||||||||||
| 0.2 | 1.8 | (1～1.6) | 5 | ||||||||||||||
| 0.3 | 2 | (1.4～2) | 6.6 | ||||||||||||||
| 0.4 | 3.2 | (1.7～2.6) | 9 | ||||||||||||||
| 0.55 | 3.5 | (2～3) | 11 | ||||||||||||||
| 0.75 | 4.8 | 15 | (2.8～4.2) | 15 | |||||||||||||
| 1 | 5.5 | 20 | (4～6) | 2 | 22 | ||||||||||||
| 1.5 | 8 | (5.2～8) | 3.5 | 29 | |||||||||||||
| 2.2 | 11 | 30 | (7～11) | 35 | |||||||||||||
| 2.5 | 12 | 30 | (9～13) | S-T10 | |||||||||||||
| 3 | 13 | (9～13) | S-T20 | ||||||||||||||
| 3.7 | 17.4 | 40 | (12～18) | 3.5 | |||||||||||||
| 5.5 | 26 | 50 | (18～26) | S-T20 | S-T20 | 15 | S-T10 | 5.5 | 13 | 30 | （9～13） | S-T12 | （5.2～8） | S-T10 | 2 | ||
| 7.5 | 34 | 75 | (24～34) | S-T35 | S-T21 | 15 | 8 | 17 | 40 | （12～18） | S-T20 | S-T20 | （7～11） | S-T10 | |||
| 9 | 35 | (30～40) | S-T50 | 25 | 19 | S-T21 | S-T12 | ||||||||||
| 11 | 48 | 100 | (34～50) | S-T50 | S-T35 | S-T20 | 22 | 24 | 50 | （18～26） | S-T25 | S-T20 | （12～18） | S-T20 | 3.5 | ||
| 15 | 65 | (43～65) | S-T65 | S-T50 | 35 | S-T25 | 22 | 32 | 75 | （24～34） | S-T32 | S-T21 | （12～18） | S-T20 | |||
| 18.5 | 79 | 125 | (54～80) | S-T80 | S-T50 | 38 | 39 | 75 | （30～40） | S-T25 | （18～26） | S-T20 | 14 | ||||
| 22 | 93 | 150 | (65～100) | S-T65 | S-T65 | 54 | S-T35 | 38 | 46 | 100 | （34～50） | S-T50 | S-T35 | （18～26） | S-T20 | ||
| 30 | 124 | 200 | (85～125) | S-N125 | S-T80 | 67 | S-T50 | 60 | 62 | 100 | （43～65） | S-T65 | S-T50 | （30～40） | S-T25 | 22 | |
| 37 | 152 | 225 | (100～150) | S-N150 | S-T100 | 82 | S-T65 | 60 | 76 | 125 | （9～21） | S-T80 | S-T50 | （30～50） | S-T35 | ||
| 45 | 190 | 300 | (120～180) | S-N180 | S-N125 | 105 | S-T65 | 100 | 95 | 150 | （9～22） | S-T100 | S-T65 | （43～65） | S-T35 | 38 | |
| 50 | 200 | (140～220) | 105 | 150 | （85～125） | S-N125 | S-T65 | ||||||||||
| 55 | 230 | 400 | (140～220) | S-N220 | S-N150 | 125 | S-T80 | 150 | 115 | 175 | （85～125） | S-N125 | S-T65 | （54～80） | S-T50 | 60 | |
| 75 | 310 | 600 | (200～300) | S-N300 | S-N180 | 150 | S-T100 | 155 | 225 | （100～150） | S-N150 | S-T100 | （65～100） | S-T65 | |||
| 90 | 360 | (260～400) | S-N220 | 150 | S-N125 | 180 | 350 | （120～180） | S-N180 | S-N125 | （85～125） | S-T65 | |||||
| 110 | 440 | 600 | (260～400) | S-N400 | 250 | 220 | 400 | （200～300） | S-N220 | S-N150 | （100～150） | S-T80 | 100 | ||||
| 150 | 500 | 800 | (400～600) | 200×2 | 250 | （200～300） | 150 | ||||||||||
| 160 | 500 | (400～600) | S-N400 | S-N220 | 270 | （200～300） | S-N300 | S-N220 | S-N125 | ||||||||
| 200 | 660 | (520～800) | S-N800AB | S-N600 | S-N300 | 250×2 | 330 | （260～400） | S-N400 | S-N300 | S-N150 | ||||||
注意：モータ配線すろ前にモータ説明書で定格電流を確認してください
3φ3W200V電磁開閉器を1φ2W100Vに使用の場合は必ず三祖に電流が流れるように配線してください。
講習会のご案内
株式会社福永テクノでは、学生の方や企業のお客様を対象に、年に1回、以下の講習会を無料で開催しております。
＜講習内容＞
① リレーシーケンス制御（シーケンス図の読み方、基本回路の組立・配線）
② PLCプログラミング（基本的なラダープログラム、回路設計、配線、操作）
③ インバータ技術を用いたモーター制御（インバータの配線、基本設定、操作）
